鍋爐廠家 > 產品中心 > 燃油燃氣鍋爐

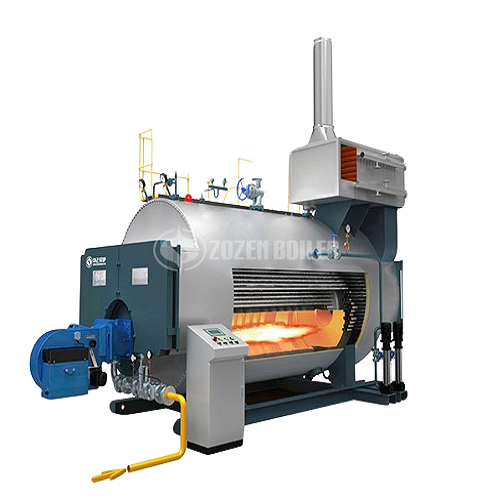

WNS系列燃油/燃氣蒸汽鍋爐
產品分類： 燃油燃氣鍋爐
鍋爐容量：1 - 20 t/h
鍋爐燃料：天然氣、焦爐煤氣、沼氣、甲醇
應用行業：供暖、化工、食品、煙草、紡織、印染、飼料、醫藥、建材、釀酒、橡膠、醫院
鍋爐壓力：0.7 - 2 Mpa
型號參數
| 鍋爐型號 | 額定蒸發量（t/h） | 額定工作壓力（Mpa） | 額定蒸汽溫度（℃） | 最大運輸重量 | 最大運輸尺寸(L×W×H) |
| WNS1-0.7-Y(Q) | 1 | 0.7 | 170 | 4 | 3.3×1.8×2.1 |
| WNS1-1.0-Y(Q) | 1 | 1.0 | 184 | 4 | 3.3×1.8×2.1 |
| WNS1.5-1.0-Y(Q) | 1.5 | 1.0 | 184 | 4.5 | 3.0×1.8×2.0 |
| WNS1.5-1.25-Y(Q) | 1.5 | 1.25 | 194 | 4.5 | 3.0×1.8×2.0 |
| WNS2-1.0-Y(Q) | 2 | 1.0 | 184 | 8.5 | 4.4×2.1×2.5 |
| WNS2-1.25-Y(Q) | 2 | 1.25 | 194 | 8.5 | 4.4×2.1×2.5 |
| WNS3-1.0-Y(Q) | 3 | 1.0 | 184 | 8.9 | 4.6×2.3×2.6 |
| WNS3-1.25-Y(Q) | 3 | 1.25 | 194 | 8.9 | 4.6×2.3×2.6 |
| WNS4-1.25-Y(Q) | 4 | 1.25 | 194 | 13.3 | 4.7×2.5×2.9 |
| WNS4-1.6-Y(Q) | 4 | 1.6 | 204 | 13.3 | 4.7×2.5×2.9 |
| WNS5-1.25-Y(Q) | 5 | 1.25 | 194 | 14.3 | 5.3×2.7×3.3 |
| WNS5-1.6-Y(Q) | 5 | 1.6 | 204 | 14.3 | 5.3×2.7×3.3 |
| WNS6-1.25-Y(Q) | 6 | 1.25 | 194 | 19.5 | 5.9×2.6×3.0 |
| WNS6-1.6-Y(Q) | 6 | 1.6 | 204 | 19.5 | 5.9×2.6×3.0 |
| WNS8-1.25-Y(Q) | 8 | 1.25 | 194 | 22.6 | 5.9×2.8×3.1 |
| WNS8-1.6-Y(Q) | 8 | 1.6 | 204 | 22.6 | 5.9×2.8×3.1 |
| WNS10-1.25-Y(Q) | 10 | 1.25 | 194 | 25.8 | 7.7×2.8×3.1 |
| WNS10-1.6-Y(Q) | 10 | 1.6 | 204 | 25.8 | 7.7×2.8×3.1 |
| WNS15-1.25-Y(Q) | 15 | 1.25 | 194 | 34.7 | 7.0×3.1×3.6 |
| WNS15-1.6-Y(Q) | 15 | 1.6 | 204 | 34.7 | 7.0×3.1×3.6 |
| WNS20-1.25-Y(Q) | 20 | 1.25 | 194 | 46 | 8.3×3.4×4.0 |
| WNS20-1.6-Y(Q) | 20 | 1.6 | 204 | 46 | 8.3×3.4×4.0 |
技術優勢
WNS系列燃油/燃氣鍋爐本體加工裝備先進、工藝精湛，保障鍋爐品質
- 鋼板下料、圈圓、管板鉆孔等關鍵加工工藝全采用先進的數控加工工藝，減少組裝應力，延長鍋爐使用壽命。
- 前后煙箱面板采用數控等離子切割機切割，整齊美觀。
- 煙管與管板的焊接采用先預脹，消除管與管板的間隙，再采用氬弧自動焊的焊接工藝，有效的消除應力。
- 鍋爐縱、環縫焊接均采用先進的埋弧自動焊工藝，保證焊接質量。
WNS系列燃油/燃氣鍋爐具備出色的性能優勢，燃料更節省
- 采用優質的硅酸鋁纖維，再用耐火泥保溫，爐體溫度控制在45℃以下，有效的控制熱損失。
- 鍋爐煙道尾部加設冷凝器與節能器，利用鍋爐尾部排除煙氣中的余熱，提高鍋爐進水溫度，排煙溫度降至60度，熱效率提高到98%以上。
- 充足的蒸汽儲藏空間和受熱面，令此款燃油/燃氣鍋爐能高效率地產生較高的熱功率和高品質的蒸汽。
中正鍋爐嚴格的質量監督檢驗，安全無憂
- 所有縱、環縫焊均進行100%的射線探傷，杜絕不合格焊縫
- 設立七個工序停止點，由不同的七位責任師分別把關，任意一個不合格，都無法進行到下道工序。
中正鍋爐人性化設計，操作維護更加簡便
- WNS系列燃油/燃氣鍋爐具備全自動運行特點，燃燒，水位，溫度及蒸汽壓力均自動調節、自動保護，可實現無人值守。
- WNS系列燃油/燃氣鍋爐的煙箱門采用鉸鏈結構，窗戶式開啟，便于檢修、清查、清理。
WNS系列燃油/燃氣蒸汽鍋爐工作原理
- 中正WNS系列臥式內燃全濕背燃油、燃氣鍋爐，煙氣流程分為二回程和三回程二種形式。燃料經燃燒器燃燒后形成的火炬充滿在全波形爐膽內，并通過爐膽壁傳遞輻射熱，此為第一回程。燃燒產生的高溫煙氣在回燃室內匯聚，轉向進入第二回程，即螺紋煙管管束區，經對流換熱后，煙氣溫度逐漸降低后至前煙箱，二回程鍋爐煙氣從前煙箱出鍋爐本體進入設置在爐頂?shù)墓?jié)能器和冷凝器，三回程鍋爐煙氣從前煙箱轉向進入第三回程，即光管管束區，隨后經后煙箱進入節能器和冷凝器，最后流入煙囪，排入大氣。
